C95M6GA - Gewindeanschluss M6

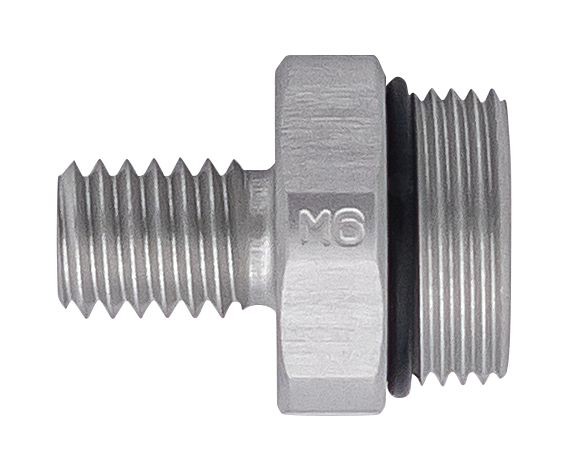

C95M6GA ist der Piranha Cooling Line 1/8"-Gewindeanschluss für metrisches M6-Gewinde. Das Bauteil aus eloxiertem Aluminium trägt auf der Maschinenseite ein M6-Außengewinde und auf der Systemseite eine Kugelpfanne Ø9,5 mm. Länge 16,5 mm, bis 80 Bar Systemdruck.

M6-Kühlmittelanschlüsse finden sich an sehr kleinen Fräsmaschinen, Graviermaschinen, Uhrmachermaschinen und feinmechanischen Bearbeitungseinheiten – überall dort, wo kompakter Bauraum und kleine Werkzeugaufnahmen ein Miniatur-Kühlmittelsystem erfordern. C95M6GA wird direkt in den M6-Kühlmittelkanal eingeschraubt; für ausreichend Anzugsmoment bei dem kleinen Gewinde empfiehlt sich ein kurzer Maulschlüssel SW8 oder der Sechskantschlüssel C913S. Anschließend steckt man das erste 1/8"-Distanzstück auf und fixiert es mit Mutter C13MSW. Für M8-Anschlüsse im 1/8"-System steht C95M8GA, für M8x1-Feingewinde C95M81GA bereit. Das 1/8"-Starter-Set C18SET1 enthält die häufigsten 1/8"-Gewindeanschlüsse. IBT führt C95M6GA ab Lager. Das 1/8"-System mit M6-Anschluss eignet sich auch zum Ausblasen von Spänen an Mikrofräsern.
