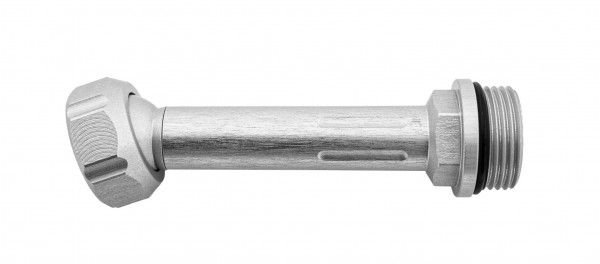

C9545D - 1/8" Distanzstück 45 mm

C9545D ist das längste Distanzstück des Piranha Cooling Line 1/8"-Systems mit 45 mm Länge. Das Segment aus eloxiertem Aluminium trägt auf beiden Seiten eine Kugel Ø9,5 mm und eine Mutter SW13 (C13MSW) für das stufenlose Kugelgelenksystem. Druckbeständigkeit bis 80 Bar. Durch Anziehen der Mutter wird der Kugelsitz fixiert; ein leichtes Lösen ermöglicht werkzeugloses Neuausrichten in jede Richtung.

C9545D wird im 1/8"-System eingesetzt wo ein größerer Armabstand oder eine stärkere Richtungsänderung erforderlich ist. Typischer Einsatz: letztes Armsegment vor der Düse wenn der Kühlmittelarm von oben oder seitlich auf die Werkzeugschneide geführt wird. In Kombination mit C9520D (20 mm) und C9532D (32,5 mm) lassen sich alle notwendigen Armgeometrien für kleine Fräs- und Drehmaschinen realisieren. Das Starter-Set C18SET1 enthält alle drei Distanzstücklängen je 3-fach. IBT führt C9545D ab Lager.
