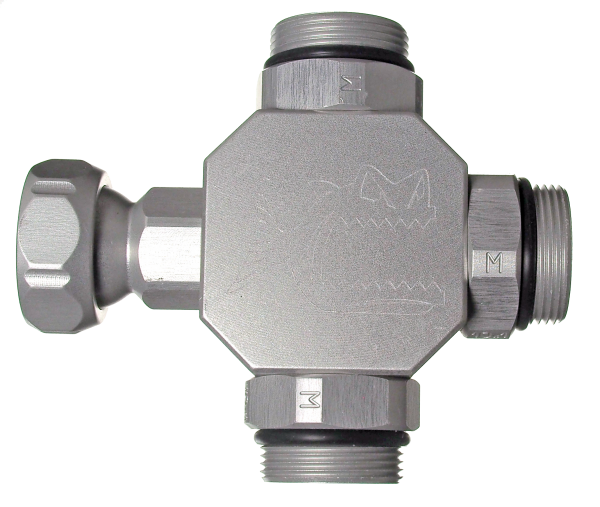

C125QUATRO - Quatro-Verteilerblock

C125QUATRO ist der Quatro-Verteilerblock des Piranha Cooling Line 1/4"-Systems. Das Bauteil aus eloxiertem Aluminium verteilt den Kühlmittelstrom von einem zentralen Eingang auf vier Ausgänge. Alle fünf Anschlüsse tragen Kugelpfannen Ø12,5 mm und werden mit Verbindungsmuttern C16MSW (SW16) fixiert. Bis 80 Bar Systemdruck.

C125QUATRO wird eingesetzt wenn vier Werkzeugschneiden oder vier Kühlstellen gleichzeitig aus einem zentralen 1/4"-Anschluss versorgt werden — etwa an Mehrspindel-Drehmaschinen, Transferstraßen oder Spannvorrichtungen mit mehreren simultan bearbeiteten Stellen. Nicht genutzte Ausgänge werden mit Verschluss-Deckeln C16DSW gesperrt. Für zwei Ausgänge: C125T (T) oder C125Y (Y). IBT führt C125QUATRO ab Lager.
