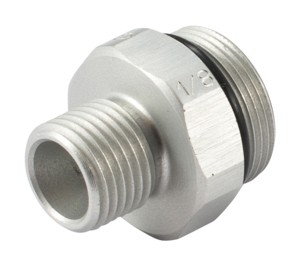

C18GA - Gewindeanschluss 1/8"

C18GA ist der Piranha Cooling Line 1/4"-Gewindeanschluss für 1/8"-Gas-Gewinde (BSPP, zylindrisch). Das Bauteil aus eloxiertem Aluminium trägt auf der Maschinenseite ein zylindrisches G 1/8"-Außengewinde (BSPP, 28 Gänge/Zoll) und auf der Systemseite eine Kugelpfanne Ø12,5 mm. Bis 80 Bar.

G 1/8" (BSPP) ist ein häufiger Anschluss an kleinen europäischen Maschinen, Bohrvorrichtungen, Schmiersystemen und Pneumatikverteilern. Da BSPP zylindrisch ist, dichtet er nicht durch das Gewinde selbst – ein O-Ring am Gewindegrund oder PTFE-Band ist für eine zuverlässige Kühlmitteldichtheit erforderlich. Für die verlängerte 1/8"-Ausführung (38 mm) steht C18GARL, für 1/8"-BSPT/R C18GAR und für 1/8"-NPT C18GANPT bereit. Im 1/8"-System (Kugelpfanne Ø9,5 mm) ist die entsprechende Ausführung C9518GA. IBT führt C18GA ab Lager. 1/8" BSPP hat 28 Gänge/Zoll; mit Dichtring oder PTFE-Band zuverlässig dicht bis 80 Bar.
