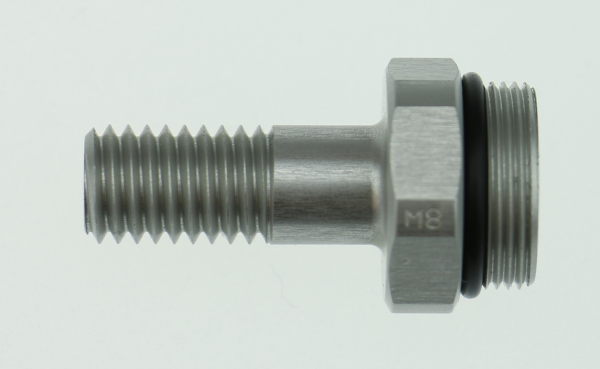

C8GAML - Gewindeanschluss Einseitig M8 - 30mm

C8GAML ist der Piranha Cooling Line 1/4"-Gewindeanschluss für M8-Gewinde in verlängerter Ausführung mit 30 mm Gesamtlänge. Das Bauteil aus eloxiertem Aluminium trägt auf der Maschinenseite ein M8-Außengewinde einseitig und auf der Systemseite eine Kugelpfanne Ø12,5 mm. Gesamtlänge 30 mm, bis 80 Bar.

Die Verlängerung auf 30 mm ermöglicht den Einsatz wenn der M8-Kühlmittelkanal der Maschine tief versenkt ist oder von einem Gehäuseteil umgeben wird. In diesen Fällen reicht der Standard-Gewindeanschluss C8GAM nicht aus, um das erste 1/4"-Kugelgelenksegment frei positionieren und ausrichten zu können. Beim Einschrauben empfiehlt sich PTFE-Dichtband, um die Verbindung dauerhaft dicht zu halten. Für M8x1-Feingewinde steht C81GAM, für kurzen M8-Einbau ohne Versatz C8GAM bereit. IBT führt C8GAML ab Lager. M8-Regelgewinde (1,25 mm Steigung) ist von M8x1-Feingewinde (1,0 mm) mit einer Steigungslehre zuverlässig unterscheidbar.
