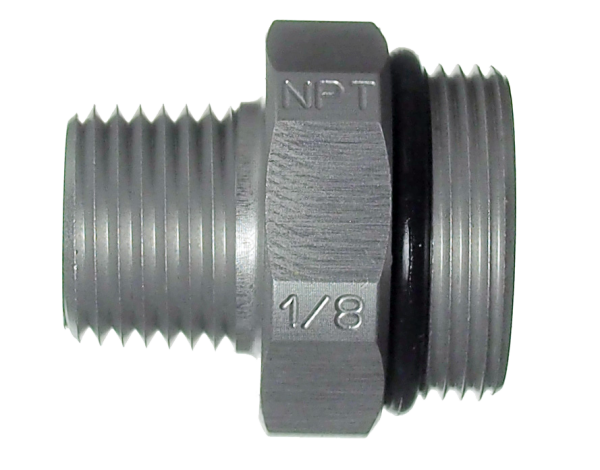

C18GANPT - Gewindeanschluss 1/8" NPT

C18GANPT ist der Piranha Cooling Line 1/4"-Gewindeanschluss für 1/8"-NPT-Gewinde. NPT (National Pipe Thread) ist der amerikanische Rohrgewindestandard – kegelförmig, dichtet ohne separaten Dichtring durch das Keilgewinde selbst. Das Bauteil aus eloxiertem Aluminium trägt auf der Maschinenseite ein 1/8"-NPT-Außengewinde (27 Gänge/Zoll) und auf der Systemseite eine Kugelpfanne Ø12,5 mm. Bis 80 Bar Systemdruck.

1/8"-NPT-Kühlmittelanschlüsse finden sich an amerikanischen Werkzeugmaschinen (Haas, Fadal, Hurco) sowie an Werkzeughaltern mit NPT-Eingang für den US-amerikanischen und asiatischen Markt. Verwechslungsgefahr: 1/8" NPT (27 Gänge/Zoll) und 1/8" BSPT/R (28 Gänge/Zoll) sind nicht austauschbar. Für 1/8"-BSPP-Anschlüsse steht C18GA, für 1/8"-BSPT C18GAR bereit. C18GANPT ist im 1/4"-Starter-Set C14SET1 enthalten. IBT führt C18GANPT ab Lager.

Beim Einschrauben NPT-Gewinde sollte PTFE-Dichtband verwendet werden; 2–3 Lagen genügen für eine dauerhaft dichte Verbindung auch bei Hochdruck über 50 Bar. IBT führt C18GANPT ab Lager.
