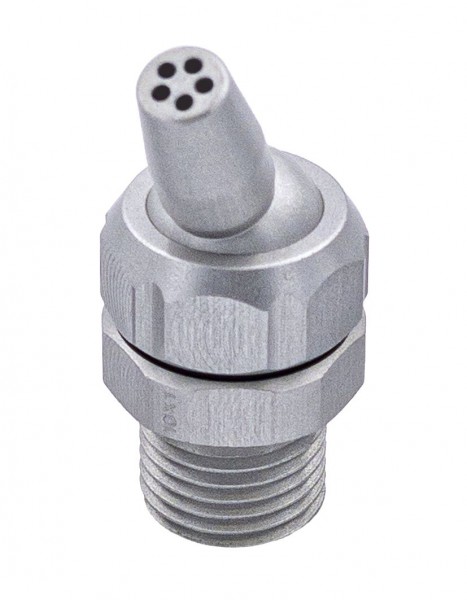

C4M101 - Gerade Rund-Düse, Mehrlochausführung 5 (Löcher) × 1 mm, M10×1

C4M101 ist eine Piranha Cooling Line 1/4"-Runddüse in gerader Mehrloch-Ausführung für M10x1-Direktanschluss. Die Düse erzeugt fünf parallele Einzelstrahlen aus je Ø1,0 mm Bohrungen, die kreisförmig angeordnet sind und gemeinsam einen gleichmäßigen Ringstrahl bilden. Anschlussgewinde: M10x1 einseitig. Kein zusätzlicher Kugelkopfadapter erforderlich. Bis 80 Bar Systemdruck.

C4M101 eignet sich für die gleichmäßige Kühlung rotierender Werkzeuge mit mehreren Schneiden, für die Benetzung zylindrischer Fräserdurchmesser und überall dort wo ein kreisförmiges Strahlarrangement gegenüber einem Einzelstrahl Vorteile bietet. Der integrierte M10x1-Anschluss ermöglicht die Direktmontage an Werkzeughalter mit M10x1-Kühlmittelkanal – unabhängig vom Kugelgelenksystem. Eine baugleiche Ausführung mit G1/8"-Anschluss ist als C4G18 erhältlich. IBT führt C4M101 ab Lager.

Die Strömungsgeschwindigkeit der fünf Einzelstrahlen ist bei gleichem Systemdruck höher als bei einem Einzelstrahl gleicher Gesamtöffnung – das verbessert die Spanabfuhr durch hydrodynamischen Impuls. IBT führt C4M101 ab Lager.
