X95130 - VS-Klemme, glatt, 24-29mm
10% Online-Rabatt
zzgl. MwSt. zzgl. Versandkosten
Lieferbar in 3 bis 4 Wochen
- Artikel-Nr.: X95130
- EAN 4,04637E+12

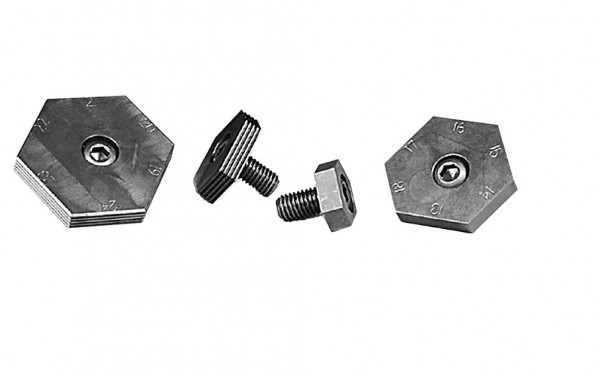

Die X95130 ist eine Mitee-Bite VS-Variable Sechskant-Klemme mit glatter Kante für Vorrichtungsplatten — Klemmbereich 24–29 mm. Die sechs Kanten der gehärteten Sechskantscheibe haben Abstände von 24, 25, 26, 27, 28 und 29 mm zur Schraubenmitte. Durch Drehen der Klemme wird der passende Kantenabstand gewählt — ohne Bohrung versetzen zu müssen. Spannkraft 18 kN, Klemmweg 2 mm, Montage mit Exzenterschraube M12. Liefereinheit: 1 Stück.
Glatte Kante für bearbeitete Werkstückoberflächen ohne Klemmriefen. Für mittlere bis große Werkstücke auf CNC-Fräsmaschinen und Bearbeitungszentren. Die Variable Sechskant-Klemme überbrückt Klemmabstände von 24–29 mm — kein Bohrungsversetzen, keine Sonderwerkzeuge, sechs Positionen mit einer Schraube.
IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X95130 ab Lager in Wiesbaden.
| Spannkraft: | 18000 |
| Spannelemente für: | Vorrichtung |
| Klemmkörper aus: | Stahl |
| Spannart: | Außen-spannen |
| Werkstück Anzahl: | Einzelteilspannung |
| Gewindegröße: | M12 |
Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.
In Kombination mit den variablen Sechskantklemmscheiben lassen sich Kosten und Aufwand von Spannvorrichtungen reduzieren, ohne eine Bohrung versetzen zu müssen. Dadurch ermöglichen sie die Überbrückung des Spannbereichs bis 24 mm. Dies geschieht durch einfaches Drehen der variablen Sechskant-Klemme, deren 6 Kanten einen jeweils 1 mm unterschiedlichen Abstand zur Schraubenmitte aufweisen.
VS-Klemmen gibt es mit glatter Kante für bearbeitete Flächen und mit einer gezahnter Kante für Gußteile bzw. für unbearbeitete Flächen. Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).
• Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche
• Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden
• Platzsparende Mehrfachspannung durch die geringen Baumaße
• Kostengünstig
• Erhältlich in Gewindegröße M12
• Ideal für Rasterplatten
Material:
• Schraube: 10.9 Stahl brüniert
• Spannscheibe: Stahl gehärtet
Verwendung:
• Mit 1-2 Spannklemmen Spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag
• Für Vorrichtungs- und Rasterplatten
