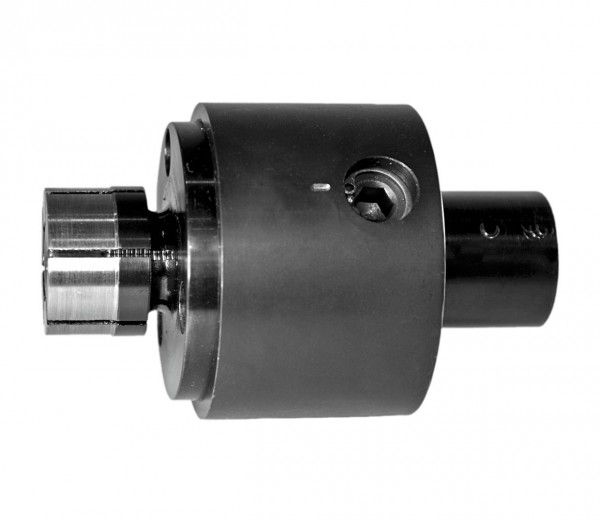

X34504 - Spanndornaufnahme M4 Fräsausführung

10% Online-Rabatt

174,79 € * 194,21 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X34504
  • 4046368345045
Montageschrauben und Spanndorn sind nicht erhalten. mehr

Montageschrauben und Spanndorn sind nicht erhalten.

Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Innen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M4
Weiterführende Links zu "X34504 - Spanndornaufnahme M4 Fräsausführung"
CAD Dateien "X34504 - Spanndornaufnahme M4 Fräsausführung"
X34504.STEP
Detaillierte Produktbeschreibung "X34504 - Spanndornaufnahme M4 Fräsausführung"

Der XPA Spanndorn für Werkstücke mit Durchgangsbohrungen kann, mit Hilfe unserer Spanndornaufnahme, auch für Sacklochbohrungen verwendet werden. Diese Aufnahmen besitzen eine Mechanik, die über einen Nocken und einen Schiebezylinder die für die Dornspreizung notwendige Axialbewegung ausführt. Hierfür genügt eine 90 Grad Drehung der seitlichen Innensechskantschraube. Die Spanndornaufnahme ist geeignet für die sechs Dorngrößen für Spanndurchmesser von 4,1mm bis 35,3mm. Der Verwender bringt die jeweiligen Montagebohrungen für die verwendeten Spanndorne ein. Für das Umrüsten auf andere Spanndorngrößen sind Ersatzzylinder mit den jeweiligen Gewinden lieferbar.

Material:

Grundkörper: 12L14 - Automatenstahl

Nockenmechanismus Stahl gehärtet

Verwendung:

Der Verwender bringt die jeweiligen Montagebohrungen für die verwendeten Spanndorne ein. Für das Umrüsten auf andere Spanndorngrößen sind Ersatzzylinder mit den jeweiligen Gewinden lieferbar

Die Fräsausführung der Spanndornaufnahme kann horizontal oder vertikal eingesetzt werden

Die Aufnahme sitzt wahlweise auf der Vorrichtungsplatte oder mit T-Nut Muttern auf dem Maschinentisch oder, ganz einfach, im Maschinenschraubstock

Die Drehausführung kommt mit einem 25mm Einspannschaft

für Vorrichtungplatten und Drehmaschinen

Lieferumfang "X34504 - Spanndornaufnahme M4 Fräsausführung"

1 Stück pro Pack

Hinweis "X34504 - Spanndornaufnahme M4 Fräsausführung"

Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.

Der

Ersatz "X34504 - Spanndornaufnahme M4 Fräsausführung"

Ersatzzylinder

M4 X34004
