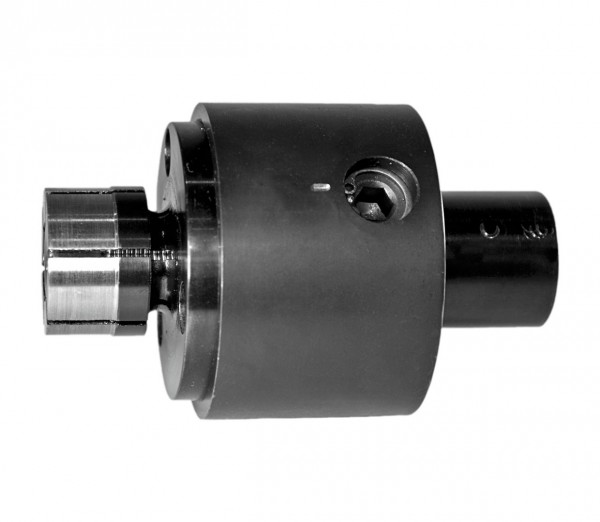

X34502 - Spanndornaufnahme M2 Fräsausführung
10% Online-Rabatt
zzgl. MwSt. zzgl. Versandkosten
Lieferbar in 8 bis 10 Wochen
- Artikel-Nr.: X34502
- EAN 4046368345021
Montageschrauben und Spanndorn sind nicht erhalten.
| Spannelemente für: | Vorrichtung |
| Klemmkörper aus: | Stahl |
| Spannart: | Innen-spannen |
| Werkstück Anzahl: | Einzelteilspannung |
| Gewindegröße: | M2 |
Der XPA Spanndorn für Werkstücke mit Durchgangsbohrungen kann, mit Hilfe unserer Spanndornaufnahme, auch für Sacklochbohrungen verwendet werden. Diese Aufnahmen besitzen eine Mechanik, die über einen Nocken und einen Schiebezylinder die für die Dornspreizung notwendige Axialbewegung ausführt. Hierfür genügt eine 90 Grad Drehung der seitlichen Innensechskantschraube. Die Spanndornaufnahme ist geeignet für die sechs Dorngrößen für Spanndurchmesser von 4,1mm bis 35,3mm. Der Verwender bringt die jeweiligen Montagebohrungen für die verwendeten Spanndorne ein. Für das Umrüsten auf andere Spanndorngrößen sind Ersatzzylinder mit den jeweiligen Gewinden lieferbar.
Material:
• Grundkörper: 12L14 - Automatenstahl
• Nockenmechanismus Stahl gehärtet
Verwendung:
• Der Verwender bringt die jeweiligen Montagebohrungen für die verwendeten Spanndorne ein. Für das Umrüsten auf andere Spanndorngrößen sind Ersatzzylinder mit den jeweiligen Gewinden lieferbar
• Die Fräsausführung der Spanndornaufnahme kann horizontal oder vertikal eingesetzt werden
• Die Aufnahme sitzt wahlweise auf der Vorrichtungsplatte oder mit T-Nut Muttern auf dem Maschinentisch oder, ganz einfach, im Maschinenschraubstock
• Die Drehausführung kommt mit einem 25mm Einspannschaft
• für Vorrichtungplatten und Drehmaschinen
Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.
