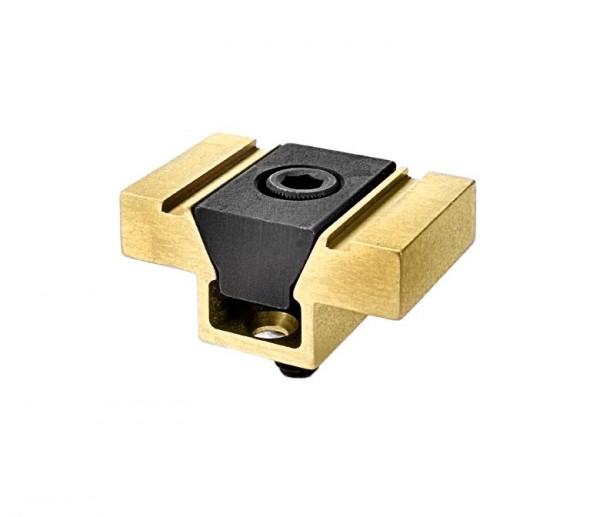

X80200 - Formschluss-Doppelkeilspanner M16 mit Verriegelungsplatte

10% Online-Rabatt

229,63 € * 255,14 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X80200
  • 4046368802005
Spannkraft: 26,70kN Anzugsmoment: 74,6Nm L: 101,6mm H : 50,8mm B: 63,5mm... mehr

Spannkraft: 26,70kN

Anzugsmoment: 74,6Nm

L: 101,6mm

H : 50,8mm

B: 63,5mm

B1: 41,28mm

L1: 41,28mm

H1: 25,4mm

L2: 20,3mm (L2 ist das Maß, das für die Ausfräsung zur Verfügung steht)

D1: M6

D: M16

Verriegelungsplatte: Ja

St./Pack : 1

Spannkraft: 26700
Spannelemente für: Vorrichtung
Klemmkörper aus: Aluminium
Werkstück Anzahl: Mehrfachspannung
Gewindegröße: M16
Spannart: Innen-spannen, Außen-span
Weiterführende Links zu "X80200 - Formschluss-Doppelkeilspanner M16 mit Verriegelungsplatte"
Video "X80200 - Formschluss-Doppelkeilspanner M16 mit Verriegelungsplatte"
CAD Dateien "X80200 - Formschluss-Doppelkeilspanner M16 mit Verriegelungsplatte"
X80200.STEP
Detaillierte Produktbeschreibung "X80200 - Formschluss-Doppelkeilspanner M16 mit Verriegelungsplatte"

Mit den Formschluss Doppelkeil Spannelementen lassen sich zwei Werkstücke gleichzeitig spannen.

Das ermöglicht Ihnen mehr Bauteile mit weniger Rüstzeit auf Ihre Vorrichtung zu spannen.

Der spezielle Stahlkeil spreizt das Aluminiumprofil und gewährleistet eine gleichmäßige Kraftverteilung zu beiden Seiten, was Ihnen die Möglichkeit gibt, Ihren Spannvorgang mit angetriebenen Werkzeugen noch einmal zu beschleunigen. Formschluss Doppelkeilspanner haben extra breite Backen, die sich entsprechend der Werkstückform fräsen lassen, um eine formschlüssige Spannung zu erhalten. Erhältlich in fünf Größen.

Die Mehrfachspannung minimiert den Platzbedarf und senkt so Nebenzeiten und Stückkosten

Preiswert

Sichere Spannung von Werkstücken mit ungewöhnlicher Kontur

Verspannungsfreie Spannung labiler Werkstücke

Hohe Spannkraft bis zu 27kN (2,7t)

Leicht zu automatisieren

Ideal für Bearbeitungszentren, Fräs und Bohrmaschinen

In 5 verschiedenen Größen erhältlich

Material:

Aluminiumprofil: 7075-T6 Aluminium

Stahlkeil: Automatenstahl

Schraube: 12.9 Stahl brüniert

Verriegelungsplatte: Aluminium

Verwendung:

Mit 2 passenden Anschlägen spannen Sie 2 Bauteile gleichzeitig

Zum Bearbeiten des Doppelkeilspanners benötigen Sie eine Verriegelungsplatte. Diese ist dabei oder kann separat bestellt werden. Sie hält die Backen während des Formfräsens positionsstabil und vibrationsfrei.

Für Vorrichtungplatten

*Auch in 190mm Länge (ungebohrt) erhältlich.

Lieferumfang "X80200 - Formschluss-Doppelkeilspanner M16 mit Verriegelungsplatte"

1 Stück pro Pack

Hinweis "X80200 - Formschluss-Doppelkeilspanner M16 mit Verriegelungsplatte"

Die Verriegelungsplatte wird nur für das Formfräsen verwendet, nicht für die Werkstückspannung.

Ersatz "X80200 - Formschluss-Doppelkeilspanner M16 mit Verriegelungsplatte"

Doppelkeil-Stahlprofil: X60350 Verriegelungsplatte:

X60185
