X50436 - Exzenterschraube für T-Nut 22mm

10% Online-Rabatt

102,55 € * 113,94 € * (10% gespart)
Inhalt: 2 Stück (51,27 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Lieferbar in 4 bis 6 Wochen

  • X50436
  • 4046368504367
für T-Nut : 22mm Spannkraft: 27kN Innensechskant SW1: 12mm Gewinde D:... mehr

für T-Nut: 22mm

Spannkraft: 27kN

Innensechskant SW1: 12mm

Gewinde D: M16

Scheibe SW: 30mm

Scheibenhöhe H: 12,7mm

Exzenterweg S1: 2,5mm

St./Pack: 2

Spannkraft: 27000
Spannelemente für: Maschinentisch
Klemmkörper aus: Messing
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M16
Weiterführende Links zu "X50436 - Exzenterschraube für T-Nut 22mm"
CAD Dateien "X50436 - Exzenterschraube für T-Nut 22mm"
X50436.STEP
Detaillierte Produktbeschreibung "X50436 - Exzenterschraube für T-Nut 22mm"

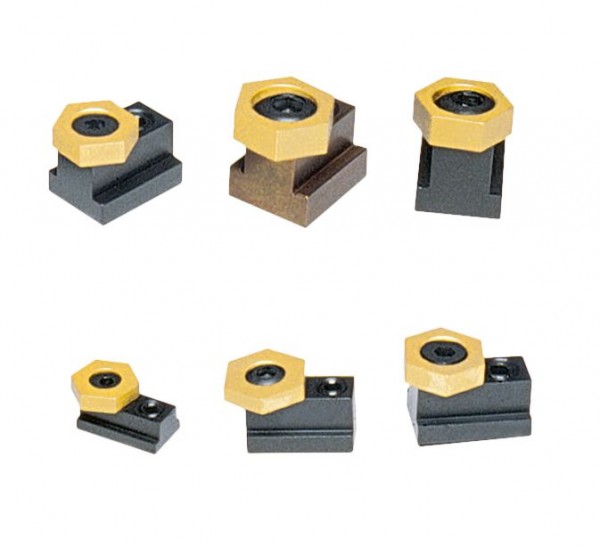

Mit einem Nutenstein machen Sie aus jedem Exzenter Spannelement mit Messing Sechskant oder Krallenscheibe eine günstige Werkstückklemmung für Maschinentische oder Aufspannplatten mit T-Nuten.

Der Nutenstein wird einfach mit einer Schraube in der T-Nut arretiert.

Geringe Bauhöhe, wodurch auch die Oberfäche sehr flacher Teile bearbeitet werden kann

Schnelle Anpassbarkeit an verschiedene Werkstückgrößen und beliebig geformte Teile

Keine rechtwinkligen Seitenfächen notwendig

Hohe Spannkraft bis zu 27kN (2,7t)

Preiswert

ExzenterSpannklemmen für den Maschinentisch im Satz, 13-teilig:

Satz im Aufbewahrungskasten passend für T-Nuten 8- 22 mm, bestehend aus:

6 Exzenter Spannschrauben mit MessingSechskant

4 Nutensteinen

2 Innensechskantschlüsseln

Material:

Schraube: Stahl 12.9 Stahl

Spannscheibe: Messing (Sechskant)

Nutenstein:Stahl gehärtet

Verwendung:

Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

Für den Maschinentisch

Lieferumfang "X50436 - Exzenterschraube für T-Nut 22mm"

2 Stück

pro Pack

Hinweis "X50436 - Exzenterschraube für T-Nut 22mm"

Um Abdrücke auf dem Grund der T-Nut zu vermeiden, empfiehlt es sich dünne Unterlagen zu verwenden.

Ersatz "X50436 - Exzenterschraube für T-Nut 22mm"

Komplettsatz X50656
